کولڈ فلیکس پائیداری کی سائنس: سب زیرو منظرناموں میں 1000D بیلسٹک ٹی پی یو اور سیون انٹیگریٹی

معیاری کمرے کے درجہ حرارت کی وضاحتی شیٹ پر مبنی ہیوی ڈیوٹی ڈرائی بیگ کی وضاحت کرنا ایک عام خریداری کی غلطی ہے۔ 25°C پر، زیادہ تر تجارتی تھرمو پلاسٹک پولی یوریتھین (TPU) فلمیں بہترین تناؤ کی طاقت اور لچک کی نمائش کرتی ہیں۔ ٹیکٹیکل سرچ اینڈ ریسکیو (SAR) یا کھلے سمندر میں سمندری تعیناتی میں آپریشنل ماحول کو -30°C پر گرا دیں، اور مادی طبیعیات مکمل طور پر بدل جاتی ہے۔ لچکدار رکاوٹ ٹوٹنے والی ذمہ داری بن جاتی ہے۔

ہمارے اندر سپلائی چین مینیجرز انجینئرنگ کے اہم آلات کے لیےآبدوز خشک بیگ گائیڈ (پلر روڈ میپ)ذیلی زیرو تعیناتی سے بچنے کے لیے کم درجہ حرارت کے کرسٹلائزیشن کو سمجھنے کی ضرورت ہوتی ہے۔ When a loaded bag is dropped onto frozen ground or lashed tightly under wave surges, the failure is rarely a clean fabric tear. It is an interfacial shear fracture along the high-frequency weld line. یہی وہ جگہ ہے جہاں معیاری آؤٹ ڈور گریڈ مینوفیکچرنگ ناکام ہو جاتی ہے۔

گلاس ٹرانزیشن بلائنڈ اسپاٹ: پالئیےسٹر بمقابلہ پولیتھر ٹی پی یو

فیکٹری کے فرش پر، عام کنٹریکٹ شاپس تمام TPU کوٹنگز کو برابر سمجھتی ہیں۔ وہ تانے بانے کے انکار پر بہت زیادہ توجہ مرکوز کرتے ہیں، بڑے پیمانے پر 1000D بیلسٹک ویوز کا انتخاب کرتے ہیں جبکہ اس بنے ہوئے پولیمر میٹرکس کی کیمیائی تشکیل کو مکمل طور پر نظر انداز کرتے ہیں۔

پالئیےسٹر پر مبنی TPU کوٹنگز معیاری مکینیکل ابریشن ٹیسٹوں میں اچھی کارکردگی کا مظاہرہ کرتی ہیں۔ تاہم، ان کے شیشے کی منتقلی کا درجہ حرارت — وہ نقطہ جہاں پولیمر میٹرکس لچکدار، ربڑ کی حالت سے ایک سخت، ٹوٹے ہوئے شیشے کے ڈھانچے میں منتقل ہوتا ہے — بدنام زمانہ زیادہ ہے، اکثر -15 ° C کے ارد گرد بیٹھا ہوتا ہے۔ ذیلی صفر الپائن یا سمندری ماحول کے سامنے آنے پر، پالئیےسٹر سالماتی زنجیریں اپنی نقل و حرکت کھو دیتی ہیں۔ بار بار موڑنے کے تحت، مائیکرو کریکس خود کوٹنگ کی تہہ کے اندر ہی نشوونما پاتے ہیں، جس کی وجہ سے بیس ٹیکسٹائل سے تیزی سے مکینیکل ڈیلامینیشن ہوتا ہے۔

حکمت عملی اور تلاش اور بچاؤ کی کارروائیوں کے لیے خصوصی پولیتھر پر مبنی TPU فارمولیشنز کی ضرورت ہوتی ہے۔ پولیتھر کیمیائی ڈھانچے مالیکیولر سیگمنٹ کی نقل و حرکت کو -40°C یا اس سے کم تک برقرار رکھتے ہیں۔ This low-temperature flexibility is non-negotiable for equipment that must endure the brutal physical forces described in our analysis ofسمندری گریڈ ڈیک خشک بیگ لہروں کے نیچے. اس مادی بنیاد کے بغیر، مشن مکمل ہونے سے بہت پہلے پنروک رکاوٹ فلیکس لائنوں کے ساتھ ٹوٹ جائے گی۔

ایج ٹرانزیشن تناؤ کے ارتکاز کی طبیعیات

آر ایف ویلڈڈ ڈرائی بیگ کا سیون انٹرفیس مینوفیکچرنگ سائیکل کے دوران بڑے پیمانے پر تھرموڈینامک دباؤ سے گزرتا ہے۔ 27.12 میگاہرٹز ہائی فریکوئنسی پروسیسنگ کے دوران، TPU کے قطبی مالیکیولز پرجوش ہوتے ہیں، تہوں کو اندر سے پگھل کر یک سنگی مالیکیولر ڈھانچہ بناتے ہیں۔

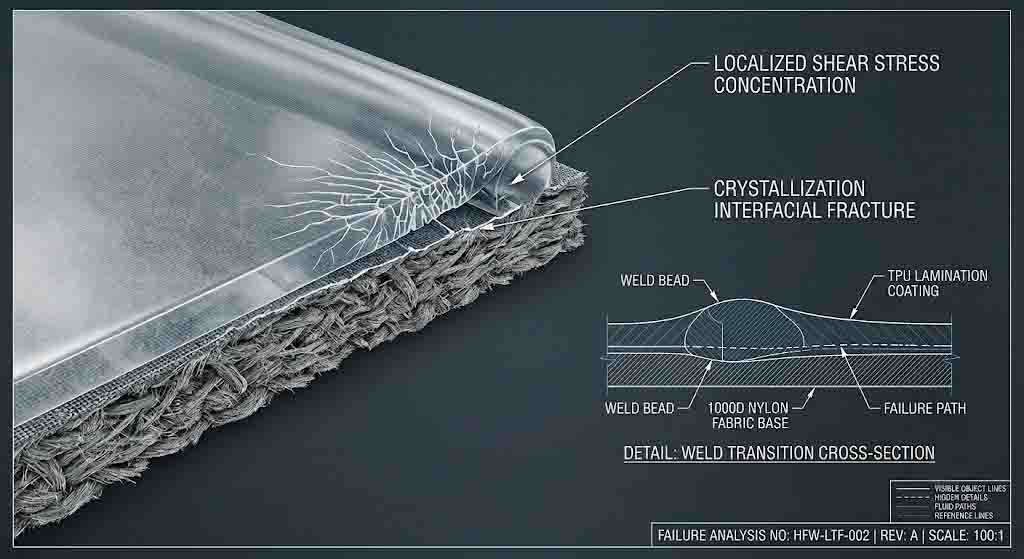

خطرے کا خطہ عین وہ لکیر ہے جہاں ویلڈڈ سیکشن غیر ویلڈڈ لچکدار خول سے ملتا ہے — کنارے کی منتقلی۔ اگر حسب ضرورت مشینی پیتل کی ڈائی میں نیومیٹک پریشر کی تقسیم ملی میٹر کے ایک حصے سے بھی بدل جاتی ہے، تو یہ اس باؤنڈری پر ایک مائکروسکوپک پتلا قدم بناتا ہے۔ ذیلی صفر کی حالتوں میں، جب مواد تیزی سے سست روی یا اثر لوڈنگ سے گزرتا ہے، تو یہ مائیکرو سٹیپ ایک پرتشدد تناؤ کے مرکز کے طور پر کام کرتا ہے۔ ٹوٹنے والا پولیمر میٹرکس لچکدار اخترتی کے ذریعے توانائی کو ختم نہیں کر سکتا۔ یہ باؤنڈری لائن پر فوری طور پر کینچی کرتا ہے، ایک اہم ناکامی کا طریقہ کار جسے ہم اپنی خصوصی مہارت کے ذریعے مسلسل ختم کرتے ہیں۔ٹیکٹیکل واٹر پروف گیئر مینوفیکچرنگ پروٹوکول.

پوسٹ ویلڈ تھرمل اسٹیبلائزیشن کے ذریعے ڈیلامینیشن کو ختم کرنا

الیکٹرو میگنیٹک فیلڈ کے بند ہونے کے فوراً بعد RF ویلڈنگ سے نیومیٹک پریشر کو چھوڑنا اویکت سیون کی ناکامی کا ایک نسخہ ہے۔ جب پولیمر زنجیریں ہائی فریکوئنسی کے تحت پگھل جاتی ہیں، تو انہیں جوڑ کو مناسب طریقے سے سیدھ میں لانے اور تناؤ کو دور کرنے کے لیے مستقل کمپریشن کے تحت ایک مخصوص کولنگ ڈویل سائیکل کی ضرورت ہوتی ہے۔

اس کولنگ سائیکل کو 0.5 سیکنڈ تک کم کرنے سے فیکٹری تھرو پٹ بڑھ جاتا ہے لیکن ویلڈ زون کے اندر بڑے پیمانے پر بقایا قینچ کے دباؤ کو پھنسادیتا ہے۔ جب اس سیون کو شدید ٹھنڈے جھٹکے کا سامنا کرنا پڑتا ہے تو، اندرونی دباؤ بیرونی ماحولیاتی لوڈنگ کے ساتھ مل جاتے ہیں، جو ظاہری بیرونی اثرات کے بغیر اچانک کریکنگ کو متحرک کرتے ہیں۔ ہماری گاڑی اور ٹیکٹیکل بیگ پروڈکشن لائنز خودکار پوسٹ ویلڈ تھرمل اسٹیبلائزیشن کو نافذ کرتی ہیں۔ پیتل کی ٹولنگ فیوزڈ پرت کو عین کمپریشن کے تحت رکھتی ہے جب تک کہ درجہ حرارت پولیمر کی دوبارہ تشکیل دینے کی حد سے نیچے نہ آ جائے، ایک یکساں مالیکیولر بانڈ کو یقینی بناتا ہے جو ہیوی ڈیوٹی ایپلی کیشنز جیسے وحشیانہ کمپن رواداری سے بچنے کے قابل ہو۔کٹر موٹر سائیکل ریلی سامان انجینئرنگ.

کم درجہ حرارت سیون کی قابل اعتمادی کی توثیق کرنا

ایک فیکٹری جو نقلی فیلڈ کے غلط استعمال کے تحت اپنی کوالٹی میٹرکس کو ثابت نہیں کر سکتی صرف اندازہ لگا رہی ہے۔ بصری معائنہ بھاری 1000D بیلسٹک ویلڈ لائن کے اندر چھپی ہوئی اندرونی مائیکرو وائڈز یا پولیمر کرسٹلائزیشن کی ٹوٹ پھوٹ کی شناخت نہیں کر سکتا۔

ہم پروڈکشن رنز سے مادی کوپن نکال کر اور خصوصی ماحولیاتی چیمبرز کے اندر سائیکلک کم درجہ حرارت والے ڈائنامک فلیکس ٹیسٹنگ کے ذریعے اپنی انتہائی ماحولیاتی تعمیرات کی توثیق کرتے ہیں۔ Following cold conditioning, these samples undergo destructive T-peel and hydrostatic burst testing referenced against our internal1.0 بار ہائیڈرو سٹیٹک پریشر ٹیسٹنگ کے معیارات. پاس کے معیارات بائنری ہیں: صفر مائیکرو کریکنگ 10,000 مسلسل فلیکس سائیکل کے تحت -30 ° C پر، اور چوٹی کے دباؤ کے تحت سیون انٹرفیس کے ذریعے مطلق صفر سیال کی منتقلی۔ یہ غیر سمجھوتہ کرنے والا توثیق کا لوپ عالمی پروکیورمنٹ ڈائریکٹرز کو قابل آڈٹ، زیرو فیلور اسٹرکچرل سیکیورٹی فراہم کرتا ہے۔

سب زیرو پروکیورمنٹ کے لیے انجینئرنگ کے اکثر پوچھے گئے سوالات
